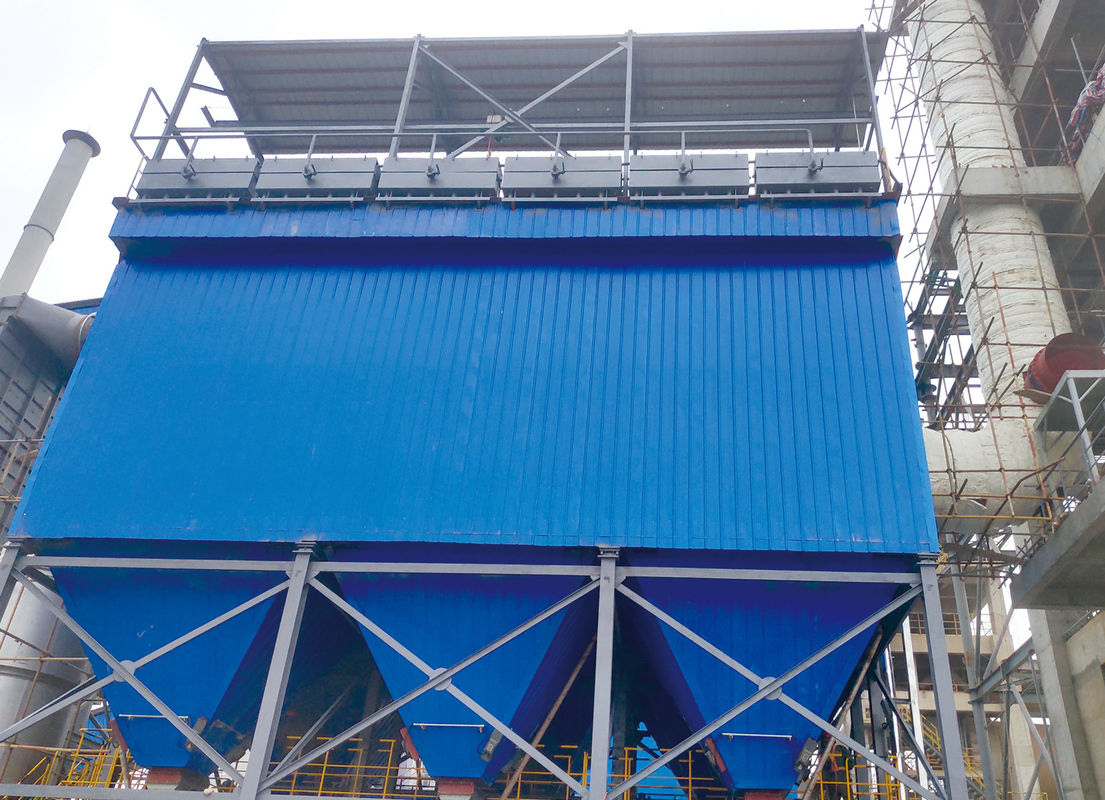

SDN معالجة الغازات الصناعية Baghouse جمع الغبار معدات جمع الغبار

معالجة الغاز SDN
جهاز جمع الغبار

مبدأ عمل إزالة الغبار من نوع الكيس هو عملية استخدام قماش مرشح معالج مع القطن أو الصوف أو الألياف الاصطناعية لاحتجاز جزيئات الغبار.

فلاتر الأكياس لها المزايا التالية:

1 كفاءة إزالة الغبار مرتفعة، وخاصة بالنسبة للدمية الدقيقة، مع كفاءة إعادة عالية تزيد عن 99٪.

قابلية التكيف القوية ، يمكنها التعامل مع أنواع مختلفة من الملوثات الجسيمية (بما في ذلك الغبار ذو المقاومة المحددة العالية التي يصعب التعامل معها بواسطة المحاصيل الكهربائية).وفقاً لقدرة المعالجة، يمكن تصميمه كمرشح حقيبة صغيرة أو غرفة حقيبة كبيرة.

3 عندما تكون مرونة العملية عالية وتتغير تركيز الغبار في غاز المدخل بشكل كبير، فإنه لا يؤثر كثيرا على كفاءة إزالة الغبار.كفاءة إزالة الغبار لديها أيضا درجة معينة من الاستقرار بالنسبة لتغير سرعة تدفق الهواء;

4 بنية بسيطة، استخدام مرن، سهلة لإعادة تدوير المواد الجافة، وليس هناك حاجة لمعالجة الوحل.

يتم عرض مرشح كيس نموذجي في الشكل التالي:

من الشكل، يمكن أن نرى أن هناك العديد من أكياس المرشح معلقة داخل الصندوق. عندما يمر تدفق الهواء الغبارية من خلال أكياس المرشح، يتم التقاط الغبار من قبل أكياس المرشح،ويتم تفريغ الغاز النقي من المخرجفي فترات زمنية ثابتة (يمكن تعديلها وفقًا لظروف العمل) ، يتم تنشيط نظام تدفق الهواء التنازلي تلقائيًا من خلال صمام نبض كهرومغناطيسي.والغبار الذي تم التقاطه على جدار الحقيبة ينفخ ويتم هزها بواسطة تدفق الهواء عالية السرعة في حفرة الرماد السفلية.

يتم تقسيم عملية إزالة الغبار من نوع الكيس إلى مرحلتين: أولاً ، يمر الغاز المتسخ من الغبار من خلال قطعة قماش المرشح النظيفة. في هذا الوقت ،ألياف كيس المرشح تلعب دورًا رئيسيًا في جمع الغبارفي هذا الوقت ، تكون الفجوات بين الألياف على قطعة قماش المرشح النظيفة كبيرة ، لذلك فإن كفاءة إزالة الغبار ليست عالية ؛ بعد ذلك ، مع زيادة كمية الغبار الملتقط ،يتم تضمين جزء من الغبار في الفراغات بين ألياف قطعة القماش المرشحفي هذه المرحلة ، تعتمد تصفية الغازات الغبارية بشكل رئيسي على طبقة الغبار. في هذه المرحلة ، يتم تصفية الغازات الغبارية بشكل رئيسي.دور طبقة الغبار أكبر بكثير من دور قماش المرشح، مما يحسن إلى حد كبير من كفاءة مرشح الكيس. وهذا يعني أن مرشح الكيس يمكن أن يقال أنه يستخدم جسيمات الغبار لمنع هروب جسيمات الغبار ،تحقيق الغرض من جمع الغبار وتصفيتهومع ذلك ، هذا لا يعني أن كلما زادت سمك طبقة الغبار ، كلما كان ذلك أفضل. عندما تصل سمك طبقة الغبار إلى سمك معين ، فإن فقدان المقاومة للغاز كبير للغاية ،مما يؤدي إلى استهلاك الطاقة المفرط لمجمع الغبار وحتى يسبب بعض الضررلذلك، بعد تراكم طبقة الغبار إلى سمك معين، هناك حاجة إلى استخدام طرق تنظيف مختلفة لإفراز هذه الغبار من مجمع الغبار.

يقدم ما سبق مجرد مقدمة موجزة لعملية إزالة الغبار من مرشحات الأكياس ، في حين أن الفئات التالية تقدم آلية إزالة الغبار من مرشحات الأكياس.

أولاً ، هو تأثير الفحص. عندما يكون حجم جسيمات الغبار أكبر من مسام قماش المرشح أو مسام الجسيمات المتراكمة على قماش المرشح ، يتم اعتراض الغبار.بسبب حقيقة أن مسام قماش المرشح الجديد أكبر بكثير من حجم جسيمات الغبارعندما تتراكم كمية كبيرة من الغبار على سطح قماش المرشح ، يزداد تأثير الاحتفاظ بشكل ملحوظ.

التالي هو تأثير الاصطدام العشوائي عندما يتقرب تدفق الهواء المتسخ من ألياف القماش المرشحو جزيئات الغبار سوف تستمر في التقدم في خط مستقيم بسبب الثباتعندما تصطدم مع الألياف ، سيتم القبض عليها وجمعها. جميع جزيئات الغبار الكبيرة داخل الخط الحرج لمسار الغبار يمكن أن تصل إلى سطح الألياف وتتم القبض عليها.يزداد تأثير الاصطدام البطاني هذا مع زيادة حجم جسيمات الغبار وسرعة التدفق.

مرة أخرى ، هناك تأثيرات كهربائية ثابتة وانتشارية. يتم إزالة جزيئات الغبار الأصغر من 1 ميكرومتر بشكل رئيسي من خلال الانتشار والتفاعلات الكهربائية ثابتة في سرعات تدفق الهواء المنخفضة.جزيئات الغبار أصغر من 1 ميكرو مترا تفصل عن خط التيار تحت تأثير جزيئات الغاز وتخضع لحركة براونية مثل جزيئات الغازأثناء الحركة، تلامس الألياف وتنفصل عن تدفق الهواء. هذه الظاهرة تسمى الانتشار.يزداد مع انخفاض سرعة تدفق الهواء وانخفاض قطر الألياف والغباربشكل عام ، يمكن لكل من الغبار والقماش المرشح أن يحملوا الشحنات. عندما تكون الشحنات التي يحملها الاثنان معاكسة ، يتم امتصاص الغبار بسهولة على قماش المرشح ؛ على العكس من ذلك ، إذا كان كلاهما يحمل نفس الشحنة,سيتم طرد الغبار. لذلك ، إذا كان هناك مجال كهربائي خارجي ، يمكن تعزيز التأثير الكهربائي ، وبالتالي تحسين كفاءة إزالة الغبار.

عندما يدخل تدفق الهواء المتباطئ الغبارية إلى جهاز جمع الغباريمكن أن تستقر جزيئات الغبار ذات الحجم الكبير والكثافة الطبيعية بسبب الجاذبية.

لا تعمل آليات إزالة الغبار الأربعة في وقت واحد. تختلف أهمية آليات إزالة الغبار المختلفة تبعاً للظروف الفعلية مثل خصائص الغبار،خصائص هيكل فلتر الكيسو ظروف الحركة

الهيكل الرئيسي

يتكون مرشح الكيس بشكل رئيسي من ثلاثة أجزاء ، بما في ذلك مادة المرشح ، وطريقة إزالة الغبار ، ونظام التحكم في إزالة الغبار.

1مادة المرشح

يدور تطوير مواد فلتر الكيس بشكل رئيسي حول ثلاثة جوانب: المواد، بنية الأقمشة، وتكنولوجيا معالجة السطح.وسائل التصفية مصنوعة أساسا من الألياف الطبيعية مثل القطن والصوففي السبعينيات، مع تطور صناعة البترول، ظهرت الألياف الاصطناعية،ومواد تصفية تم تطويرها لدرجات حرارة عاليةمواد المرشحات تميل إلى استخدام الألياف الاصطناعية والألياف غير العضوية لتحل محل الألياف الطبيعية ،ومواد تصفية ذات أداء ممتاز مثل ألياف الزجاج، البولياميديات العطرية، والبوليتيترافلوورو إيثيلين (PTFE) ظهرت بالتعاقب.مع توسيع نطاق تطبيق مرشحات الأكياس والمتطلبات المتزايدة الصرامة لمؤشرات الانبعاثات البيئية، فإن تطوير وسائط المرشح فقط من حيث مادة وبنية الأقمشة لم يعد قادرًا على تلبية المتطلبات.من الضروري تطوير تكنولوجيا المعالجة اللاحقة لتحسين الخصائص الفيزيائية والكيميائية ووظيفة التنظيف لوسائط المرشح، وزيادة كفاءة التصفية. وتشمل تقنيات المعالجة اللاحقة لمواد الفلتر "معالجة الطلاء المسبق" "معالجة طحن الذوبان الساخن" "معالجة الطلاء السطحي" وما إلى ذلك.تتضمن معالجة الطلاء المسبق إذابة المسحوق المعد في مواد أكياس المرشح المخيطة باستخدام عملية خاصة، ومن ثم تثبيته باللصق لتحقيق جمع غبار فعال قبل استخدام كيس المرشح ،التغلب على عيب كفاءة إزالة الغبار المنخفضة في المرحلة المبكرة من مادة المرشح الجديدة؛ بعد التداول الساخن والمعالجة السطحية على سطح تصفية الغبار من الخيوط الإبرة، والسطح سلسة وتصبح مسام السطح أصغر، مما يؤدي إلى إزالة الغبار,تحسين معدل تجميع الغبار وتقليل المقاومة؛ معالجة طلاء السطح، والتي تنطوي على طلاء سطح مادة المرشح بشريط PTFE من خلال الالتصاق اللاصق أو الضغط الساخن.يستخدم مادة المرشح ذات الفيلم الرقيق التي يتم تشكيلها عن طريق معالجة الطلاء السطحي تقنية فصل الغشاء لتحقيق ترشيح السطحي الحقيقيكفاءة تصفيتها عالية ، وتقلل المقاومة إلى حد كبير ، وتوفير الطاقة. يتم استخدامها على نطاق واسع في المناطق التي تتطلب متطلبات بيئية عالية بشكل متزايد.

في الثمانينيات، طورت الصين بنجاح الألياف السلفونية من الأراميد المقاومة لدرجات الحرارة العاليةيمكن أن تتحمل درجات حرارة عالية تصل إلى 210 درجة مئوية وتستخدم في معالجة غازات الدخان عالية درجة الحرارة في الصناعات مثل الصلب، المعادن غير الحديدية، والكربون الأسود. تطوير وإنتاج الألياف الاصطناعية من الألواح الخزف المنتجات التي هي مضادة للثبات، مقاومة للحرارة، مقاومة للتآكل، مقاومة للزيت،و مقاومة للماء قد استوفيت أساسا احتياجات إزالة الغبار.

جزء كبير من مرشحات الأكياس المنزلية تستخدم مواد مرشحات الفيلس التقليدية التي تنتمي إلى التصفية العميقة، أييعتمد على طبقة جزيئات الغبار الدقيقة التي تم اعتراضها على مادة المرشح للفصلبشكل عام، هناك مشاكل مثل مقاومة التصفية العالية وارتفاع تردد الغسل الخلفي، مما يجعل عمر خدمة أكياس المرشح قصير نسبيا وتشغيل صعب نسبيا.في السنوات الأخيرة، تم إنتاج غاز الدخان عالي درجة الحرارة استجابة للظروف الوطنية الصينية والصناعة المعدنية.أدت المتطلبات المتعلقة بأكياس المرشحات لإزالة الغبار إلى تطوير سلسلة من مواد المرشحات المثبطة بالإبرة المقاومة لدرجات الحرارة العالية، والتي تتكون من اثنين أو أكثر من الألياف عالية درجة الحرارة المقاومة مختلطة ومتدرجة المركبة. بعد مختلف المعالجات الكيميائية السطحية وتقنيات مقاومة الاهتزاز،لديهم خصائص إزالة الغبار بسهولة، مقاومة للمياه ، مقاومة للزيت ، مضادة للثبات ، الخ. يتم استخدامها على نطاق واسع في إدارات مثل الصلب والمعادن غير الحديدية والصناعة الكيميائية والكربون الأسود ومواد البناء والطاقة.

2طريقة تنظيف الغبار

تأثير التنظيف هو مؤشر مهم لأداء مجمعات الغبار وتقسيم طرق التنظيف إلى ثلاث فئات أساسا: الاهتزاز الميكانيكي، تنظيف تدفق الهواء العكسي،و تنظيف النبضفي السنوات الأخيرة، كانت هناك بعض الطرق الجديدة لتنظيف الغبار، مثل استخدام آلية اهتزاز مرنة لتنظيف الغبار واستخدام موجات الصوت للمساعدة في تنظيف الغبار، وهلم جرا.

تنظيف الاهتزاز الميكانيكي هو عملية استخدام آلية اهتزاز ميكانيكية لسحب كيس تصفية للتهزيز الأفقي.أو باستخدام جهاز عجلة غريبة لاهتزاز إطار كيس المرشح أو رفع إطار كيس المرشح بانتظام للتنظيفأو باستخدام آلية متخصصة لتلوين كيس المرشح بزاوية معينة لتشوه وتنظيف الغبار.

تنظيف تدفق الهواء العكسي هو استخدام تدفق الهواء المعاكس لتدفق الهواء المرشح لتشوه كيس المرشح وتسبب سقوط طبقة الغبار. وهذا يشمل حقن النبض، الالتفاف الدوار،وتردد حلقات الغاز باستخدام الهواء المضغوط، غازات نظيفة أو غازات أخرى. تأثير التنظيف له مزدوج: من ناحية، يؤثر تدفق الهواء التنظيف العكسي مباشرة على كتلة الغبار، ومن ناحية أخرى،بسبب التغيير في اتجاه تدفق الهواء، تتعرض كيس المرشح لاهتزازات التوسع والانكماش ، مما يتسبب في سقوط كتلة الغبار. هناك نوعان من تنظيف تدفق الهواء العكسي:تنظيف التنفس العكسي وتنظيف الشفط العكسيعند التعامل مع تدفق كبير من الغبار والغاز، غالبا ما تستخدم هواء الشفط العكسي لإزالة الغبار.حلقة الهواء عكسية تنفخ غسل الرماد هو حلقة دائرية مجوفة وضعت على الجانب الخارجي من كيس تصفية أسطواني تصفية داخلية، بالقرب من سطح كيس المرشح. يمكن أن تتحرك الحلقة الدائرية صعودا وهبوطا ويتم توصيلها بغاز عالي الضغط أو مروحة عالية الضغط من خلال خرطوم.حلقة الهواء عكسية تنفخ لديها قدرة قوية على تنظيف الغبار ومناسبة لأكياس المرشحات المصنوعة من الفيليستخدم مرشح كيس الغسيل الخلفي الدواري نوع مرشح خارجي للدخول إلى الأسفل ، وتتم تجهيز غرفة الهواء النظيف بمنطقة التنافسية القابلة للدوران.يتم إرسال تدفق الهواء الغسل العكسي من الأنابيب الوسطى إلى الدرج الدوار، ويتم نفخها عموديا إلى أسفل في كيس المرشح من خلال فتحة الرش ، مما يتسبب في تورم كيس المرشح وتحريك الغبار ، وتحقيق الغرض من التنظيف.

يعتمد فلتر الكيس لتنظيف النبضات على الغاز المضغوط لرش تدفق الهواء عالي السرعة (يسمى الغاز الأولي) من خلال الثقب الصغير في أنبوب التنفس من خلال صمام النبض.الغاز الأساسي يحفز عدة مرات الغاز المحيط به (يسمى الغاز الثانوي) في كيس المرشح من خلال المحفز، وتشكيل موجة غاز التي تسبب مواد المرشح لتوسيع بسرعة وتذبذب، وبالتالي تحقيق التنظيف.

ووفقاً لضغوط الحقن المختلفة ، يمكن تقسيمها إلى نوعين: نبض ضغط عالي ونبض ضغط منخفض. توفر نبض الضغط العالي ضغط حقن مصدر الغاز من 0.4 ~ 0.7MPaبسبب ضغط الحقن العالي ، يؤثر رش النبض الضغط العالي على عمر خدمة الحقيبة ، وهناك العديد من معدات تكوين مصدر الغاز ، وأنظمة الرش المعقدة ،استثمار كبير لمرة واحدة، والعديد من الأجزاء الضعيفة. ولذلك، نبض الضغط العالي لديه اتجاه نحو تطوير نبض الضغط المنخفض. نبض الضغط المنخفض هو إضافة صندوق تخزين على أساس نبض الضغط العالي،الذي يخرج مصدر غاز منخفض الضغط لتزويد الغازيتم تثبيت صمام الرش في الجزء السفلي من صندوق تخزين الهواء. عندما يتم إغلاق الصمام، فإنه يضغط على منفذ الصمام. عندما يتم فتحها،تدفق الهواء منخفض الضغط من صندوق تخزين الهواء إلى كيس القماش، تلعب دورًا في تنظيف الغبار. هذه الطريقة للتنظيف لها خصائص القدرة القوية على التنظيف وتأثير التنظيف الجيد ، وتستخدم حاليًا على نطاق واسع في العديد من الصناعات.

3نظام التحكم في تنظيف الرماد

أقدم طريقة لإزالة الغبار كانت تحت سيطرة البشر، تليها استخدام جهاز توقيت.يتم تطبيق أنظمة التحكم في النبضات على التحكم في إزالة الغبار في مرشحات الأكياس، مع أنماط التحكم الموجودة في الحلقة المفتوحة والحلقة المغلقة. باستخدام أداة التحكم في النبضات،يتم التحكم في الصمام الكهرومغناطيسي مباشرة باستخدام إشارة الخروج في وضع التحكم المفتوح: يتم التحكم في التنظيف بناءً على الوقت أو فقدان ضغط جهاز جمع الغبار. يمكن استخدام تحكم الحلقة المغلقة للحد من كمية الغاز المستخدمة للتنظيف،أو استهلاك الطاقة للجهاز العكسيمع التطبيق الواسع للكمبيوترات،نظام التحكم في تنظيف الرماد يتبنى جهاز كمبيوتر ثابت لفرق الضغط أو تحكم مغلق في الحلقة، والتي لديها وظائف مثل الكشف والتحكم والإنذار.

الصناعات الرئيسية المطبقة:

جميع الصناعات التي تنتج الغبار الصناعي وغازات العادم، مثل مصانع PCB ومصانع معالجة نفايات البناء ومصانع أشباه الموصلات ومصانع الأغذية ومصانع معالجة قطع غيار السيارات,وهكذا
